ساختمان باغ و ساختمان شهری از  HUSOS

2. نمایش مفهومی:

ـ پیاده سازی و اجرا / بصری

هنگام ایجاد ارتباط میان توپوگرافی، ساختمان ها و چشم اندازهای موجود، دیاگرام ها می توانند مشاهداتی را که برای توصیف ماهیت ساختاری و ترسیمات جزئی / برنامه ریزی فنی ساختمان مشکل تر است را ارائه نمایند.

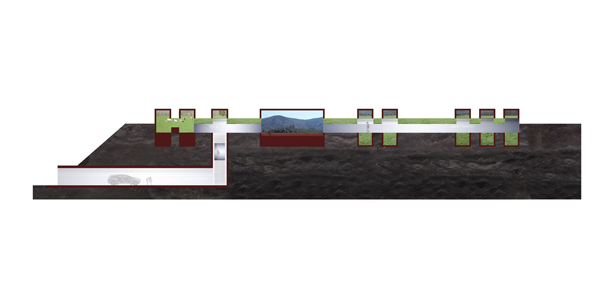

خانه روستایی از RCR Arquitectes

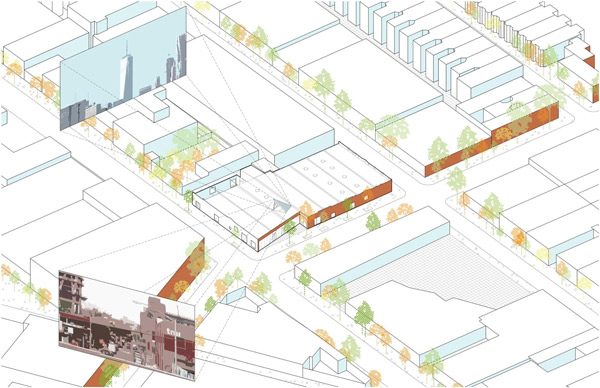

A/D/O از nARCHITECTS

ساختمان انسان شناسی توزر از Kennedy & Violich Architecture

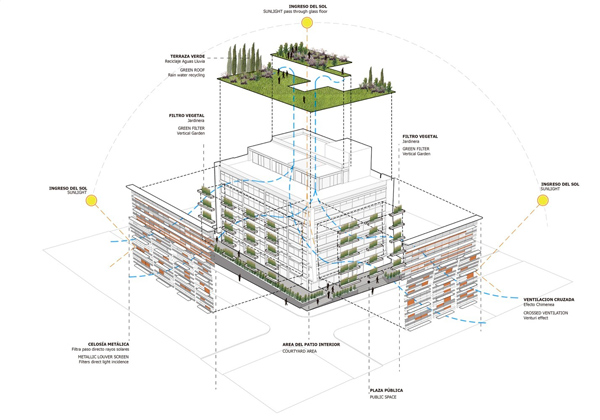

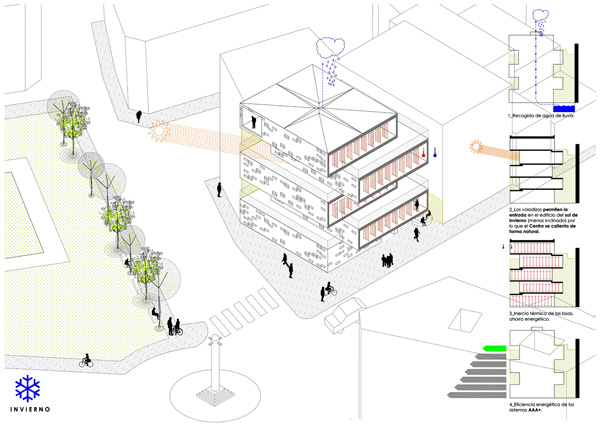

ـ جهت خورشید / آب و هوا

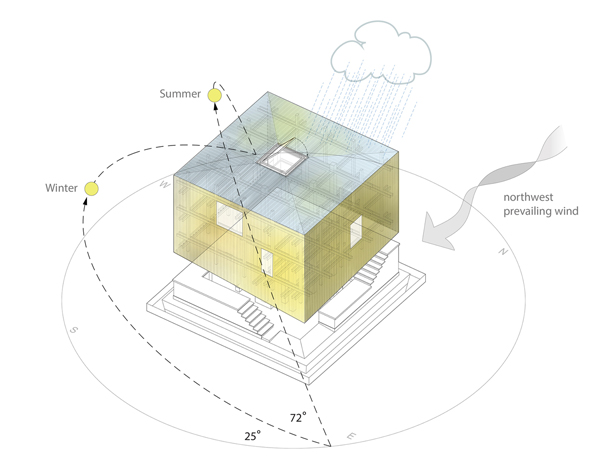

استفاده از علائم گرافیکی می تواند در مطالعات نور خورشید و اقلیم، نمایش اطلاعات در یک ترسیم، همانند جهت باد، زاویه تابش نور خورشید در تابستان و زمستان و حداکثر بارش موثر باشد.

3. نمایش فضایی:

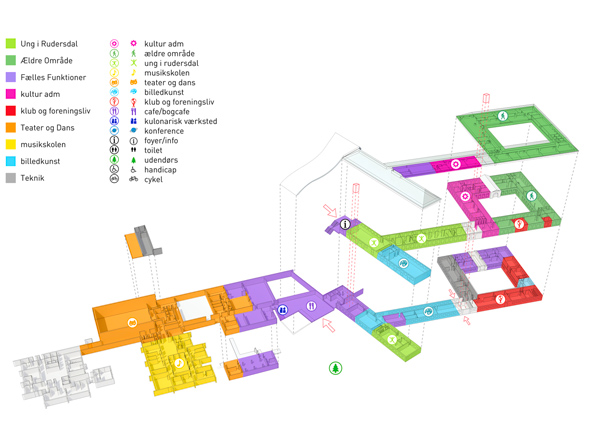

ـ ساخت و ساز حجمی

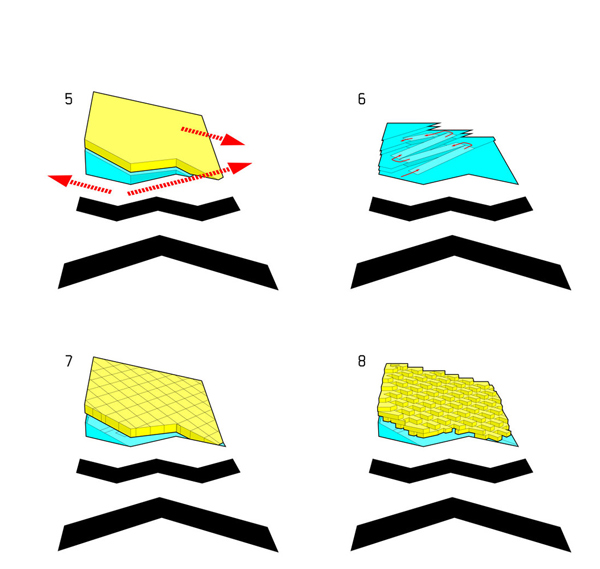

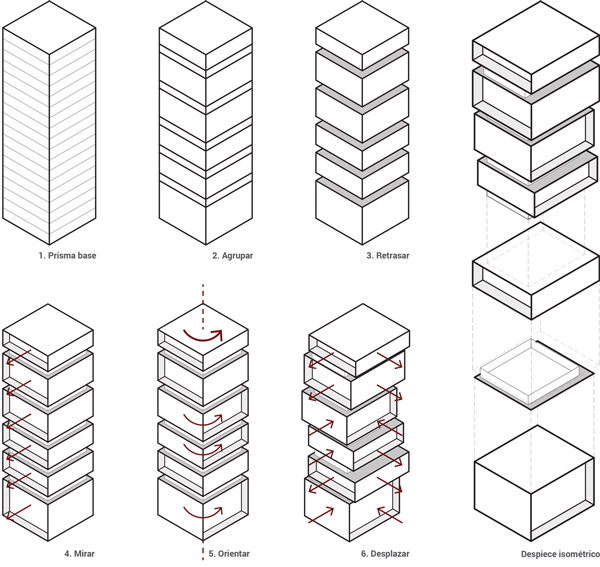

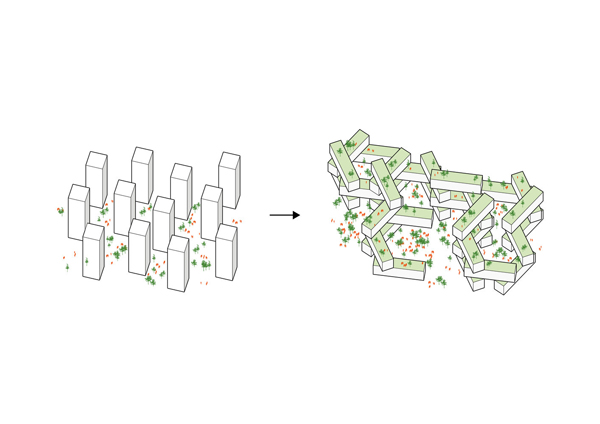

ثبت روندی از تکامل یک پروژه، روشی مشترک و موثر است از درک آنچه کامل شده، در جریان است و یا اجرا نشده. استفاده از گراف ها و دیاگرام ها برای تجزیه و تحلیل و برقراری ارتباط برنامه یک پروژه می تواند به گروه اجازه دهد تا به سرعت روند طرح را بررسی نموده و تغییر دهد.

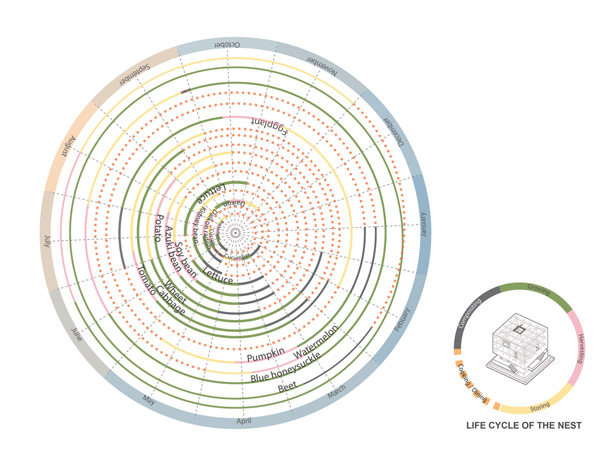

انرژی زندگی از  M+ Group

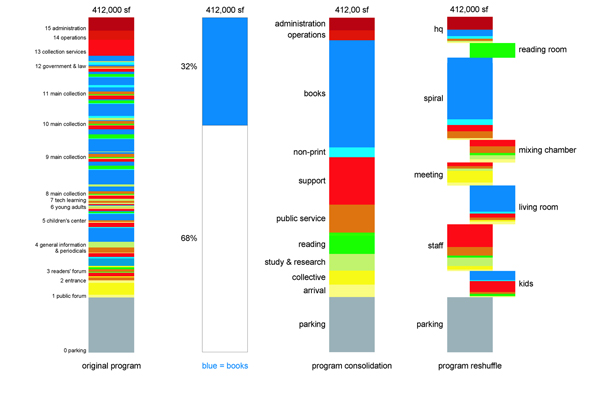

ساختمان سیاتل از WORKac

مسکونی کوهستان از BIG & JDS

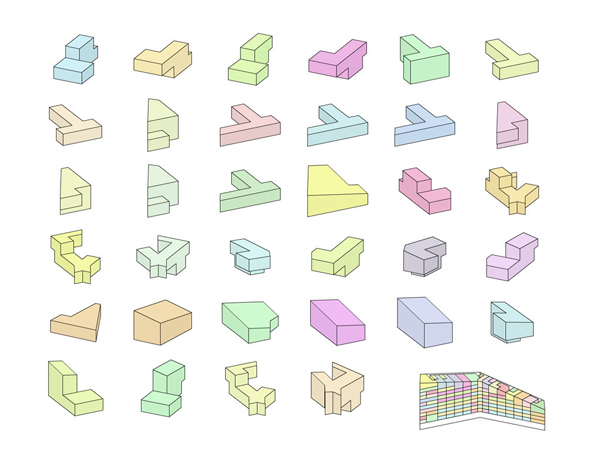

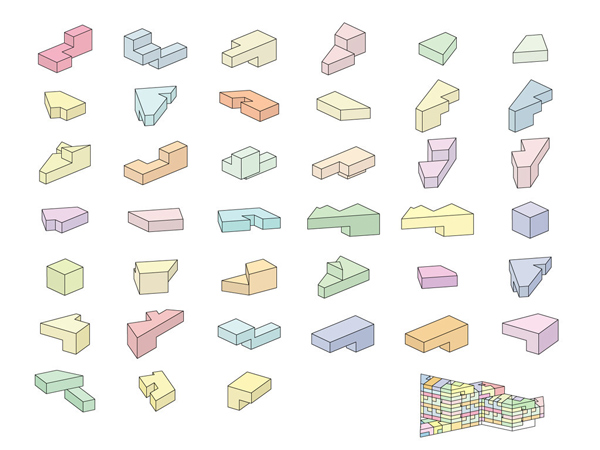

ـ اجزای مطالعه:

مطالعه اختصاصی اجزای فضایی به روشی خاص می تواند درک و شناسایی روشنی از عناصر تشکیل دهنده را آشکار نماید. انجام مطالعات منحصر به فرد با استفاده از گرافیک و دیاگرام، ما را قادر به تصور، ارتباط و امتحان ملاحظات الترناتیو طراحی می نماید.

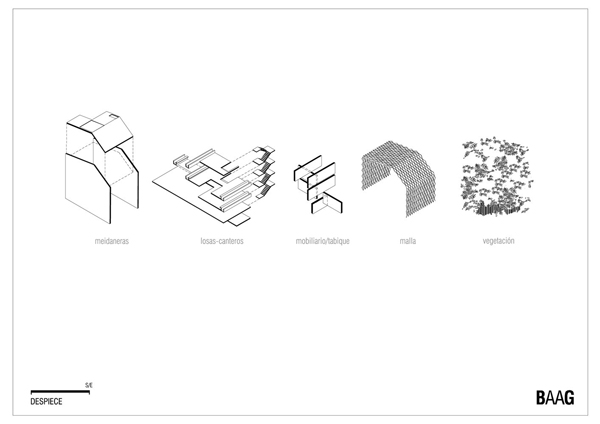

خانه اسکات از BAAG

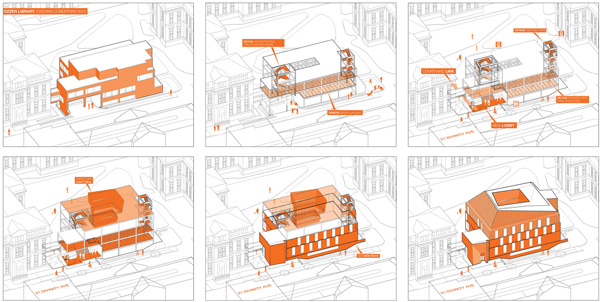

4. نمایش ساخت و ساز:

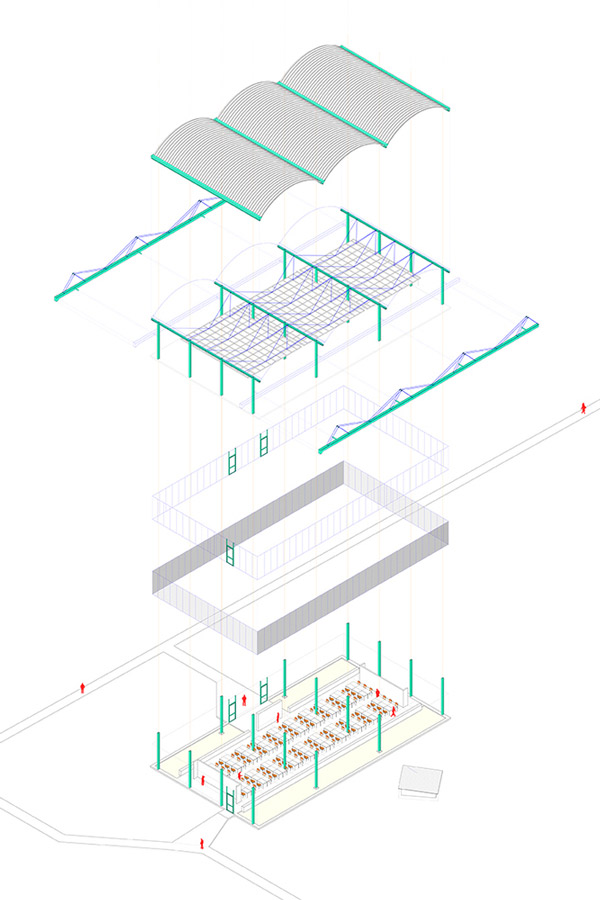

ـ سازه و متریال

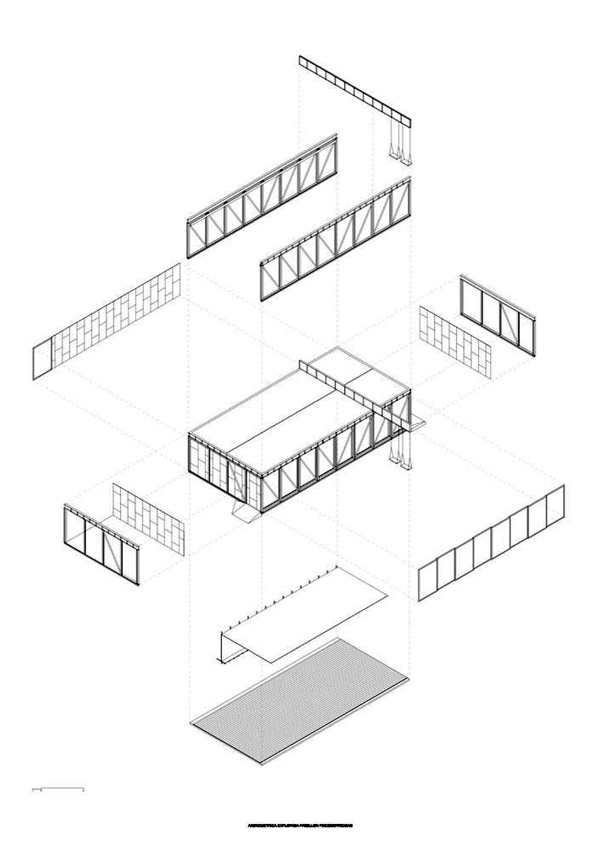

نمایش ارتباط میان متریال های متفاوت از طریق گرافیک های ساختاری و ساختمانی می تواند به ما اجازه دهد تا سیستم را  در مواردی همانند شناسایی فازبندی ساخت و ساز و تدارکات ،موثرتر سازماندهی کنیم.

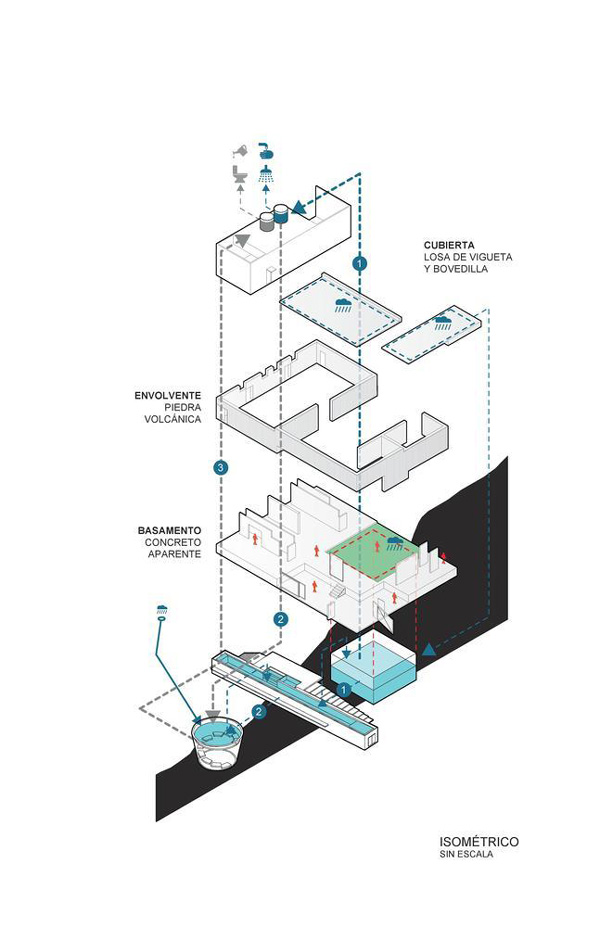

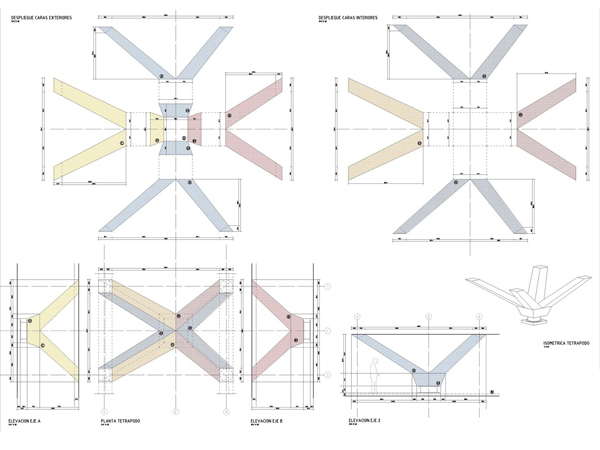

آلانیا فرانسوا ژان مرمُز از Guillermo Hevia García + Nicolás Urzúa Soler

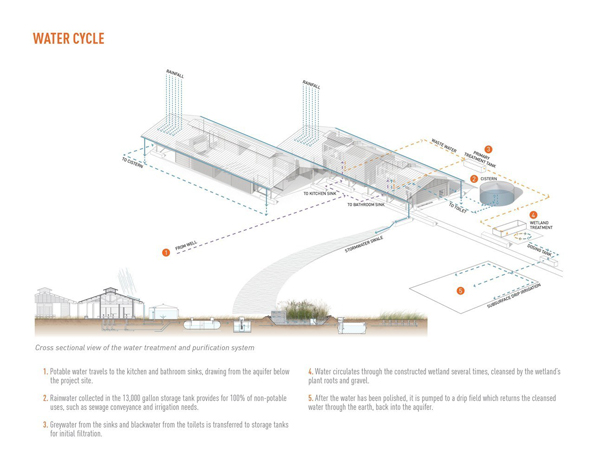

ـ عملکرد سیستم

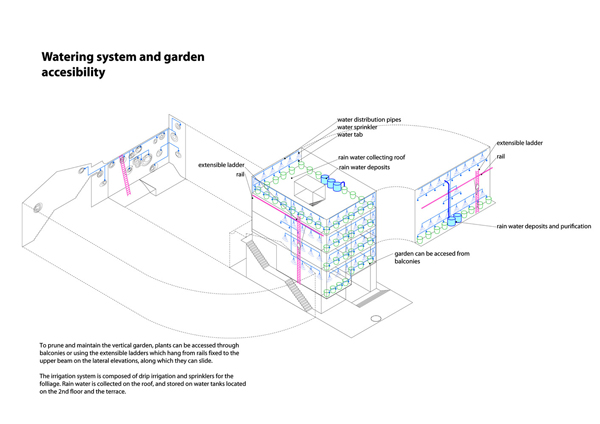

دیاگرام ها جازه می دهند تا درک روشنی از نحوه عملکرد سیستم و مونتاژ داشته باشیم، که جهت شناسایی خطاها و ترکیب عناصر جدید ضروری ست.

ساختمان باغ و ساختمان شهری از  HUSOS

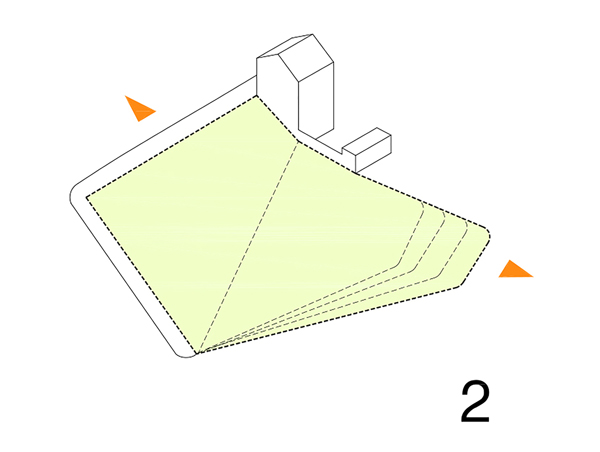

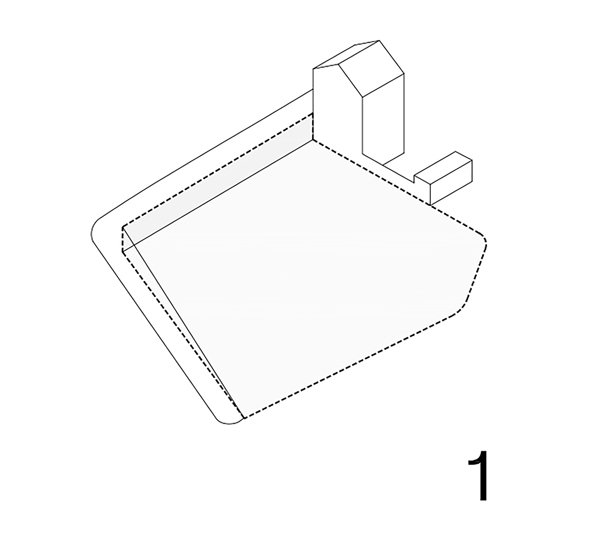

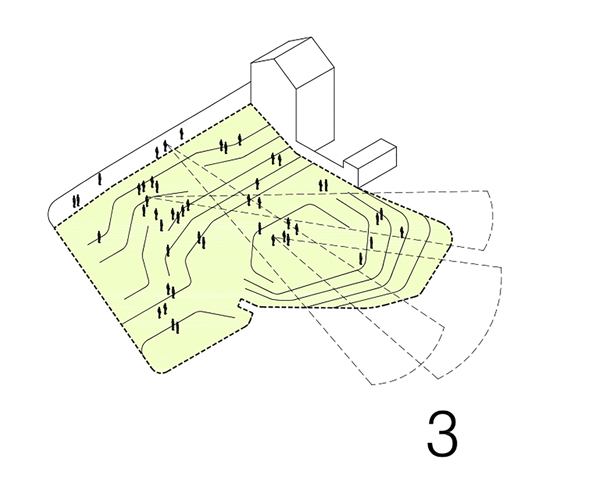

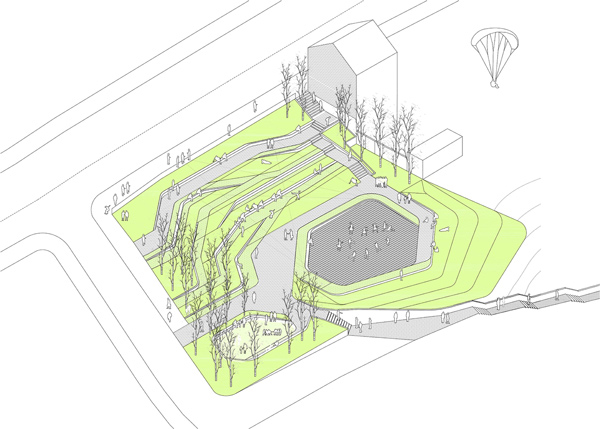

دیاگرام روند طرح پلازای سن مارتین دلا مار از Zigzag Arquitectura

دیاگرام روند طرح پلازای سن مارتین دلا مار از Zigzag Arquitectura

دیاگرام روند طرح پلازای سن مارتین دلا مار از Zigzag Arquitectura
