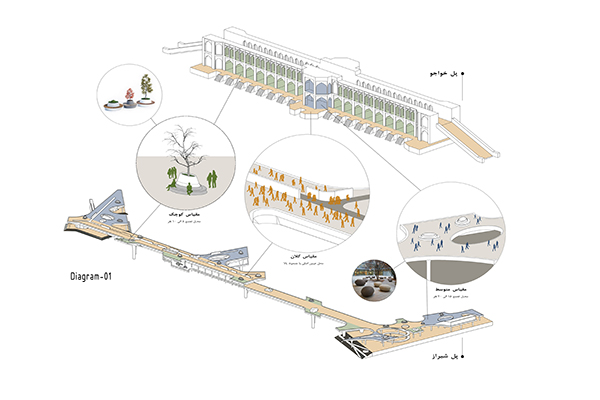

دياگرام 1 - تعريف مقياس - خرد تا كلان : و يك مسير-سطح از نقطه شروع تا پايان پل ، فضاسازي هايي در ( Promenade) درراستاي ايجاد يك مسير گردشي مقياس هاي متفاوت جهت حضور عابرين و گردشگر ها در مسير پل طراحي شد؛ با خوانشي متفاوت در پل خواجو اصفهان كه به واسطه سازه آن اتفاق افتاده است، در مسير اصلي عبور ي، مقياس جمعيت كلا ن مي باشد در حالي در پوسته خارجي پل و در دهانه هاي كوچكتر مقياس حضور عابرين كوچكتر مي شود كه به واسطه ي همين فضاي توليد شده در اين دهانه 5 نفر حضور دارند . - هاي كوچك ، گردشگران در مقياس 4 جهت به تصوير كشيدن و تجسم ي به روز تر اين خوانش ، در مسير طراحي شده پيش آمدگي هايي با مقياس متفاوت ، مبلمان هاي شهري و فضاهاي تجاري و فرهنگي متفاوت تعبيه شده است . بدين شكل امكان حضور عابرين در مقياس هاي خرد ، متوسط و كلان را در حالتي شفافتر و مدر ن تر را بوجود آورديم
|

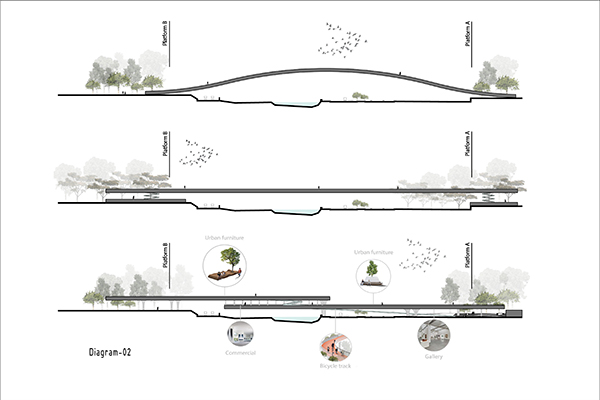

دياگرام 2- نقاط شروع و پايان : پيوستگي ميان بستر شروع پل و مسير آن و در نهايت انتهاي آن در سيا ل بودن حركت عابرين تاثير گذار خواهد بود . ما در اين ايده ، نقا ط شروع و پايان را در دو تراز ايجاد كرديم ؛ يكي در پيوستگي و امتداد بسترهاي آن ( مسير پياده چمران و فضاي سبز انتهايي) و ديگري را به تراز ها ي فوقا ني و هم تراز با سطح با لا ي پل منتقل كرديم تا پل را معلق تر در بستر خود قراردهيم . به ا ين وسيله فضاه ا ي مكث و اجتماعي را در شروع و پايان آن بوجود آورد يم زيرا كه اي ن اتصال را نه تنها عملكرد ي برا ي پ يمودن فاصله ي ميان دو نقطه ، بلكه بهان ه اي برا ي جمع شدن و ايجاد اتفاق هاي شهر ي در مسير پيماش آن مي دانيم
|

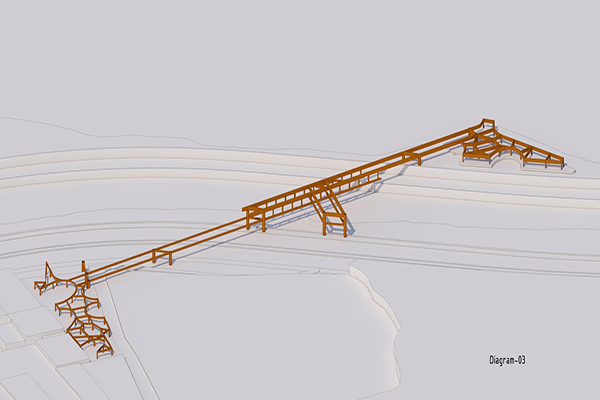

دياگرام 3- شكل سازه : علاوه بر مسايل فني و اجرايي در خصوص سازه ، از منظر زيبايي شناسي ، ايده ايجاد فرمي كشيده و معلق در اتصال دو محور سبز و بر فراز رودخانه خشك ، موجب شد كه فرم سازه را در تلفيق با كاربري ها ي آن به آرام ترين شكل ممكن تجسم كنيم تا كمترين خلل ممكن را در سيماي شهري و به وجود آورد و گستره ي چشم انداز شهر ي را با تحميل سازه اي سنگين قطع نكنيم به اين اعتبار از مدلهاي سازه هاي حجيم خرپايي يا كابلي و .... اجتناب كرديم . در محل اتصال دو تراز پل بر روي رودخانه كه امكان تعبيه ستون وجود نداشت طبقه زيرين با شبكه منظمي از ستونها از طبقه ي فوقاني آويزان شده است
|

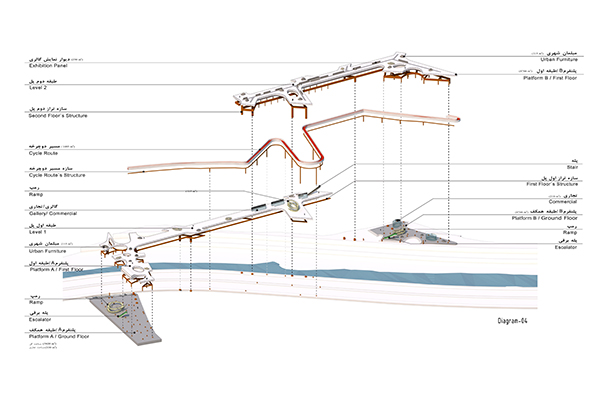

دياگرام 4- توزيع عملكردها : اين پروژه بستري جهت ايجاد اشتغال و نيز اتفاقي شهري جهت جذب گردشگر و مخاطب فرهنگي و تفريحي مي باشد ، از اين رو در نقاط شروع و و پايان پل كه هر كدام خود در محور ي تفريحي و فرهنگي قراردارند و نيز در قسمت دو طبقه پل ، پلتفرمهاي مسقفي قرار داديم كه هر كدام مي توا نند بستري جهت ايجاد بازارهاي موقت ، گالري هاي فرهنگي ، معرفي تاريخ شهر ، آمفي تئاترهاي رو باز و مكان هاي تجاري و ..... باشند
|

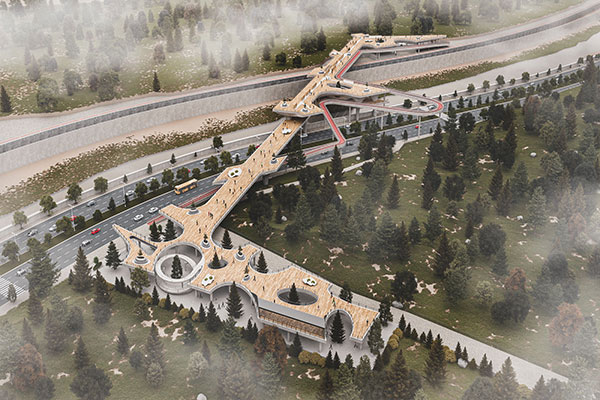

دید پرنده از دور
|

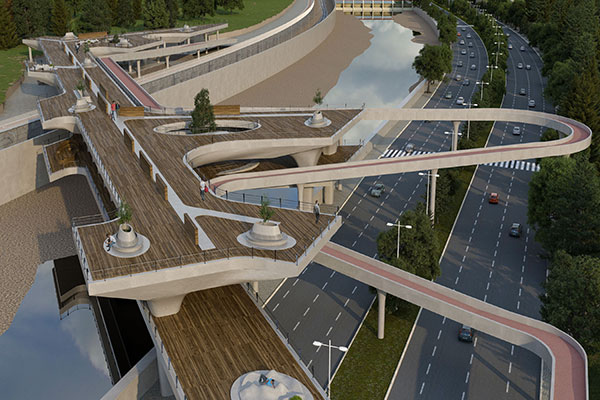

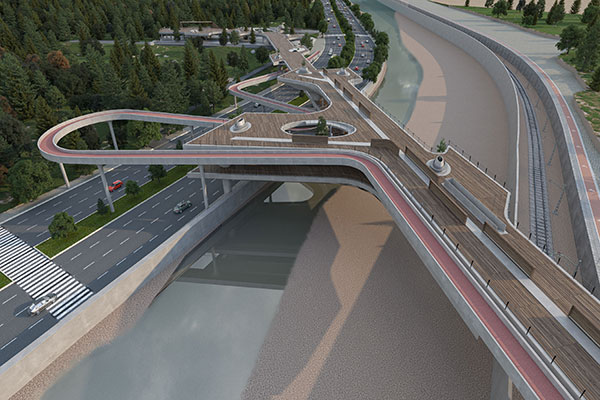

دید پرنده از نزدیک
|

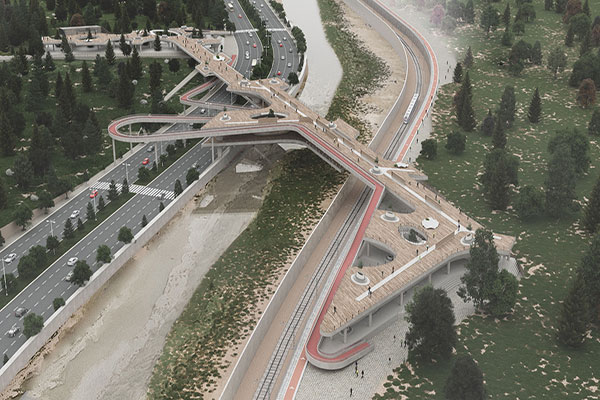

دید پرنده از نزدیک
|

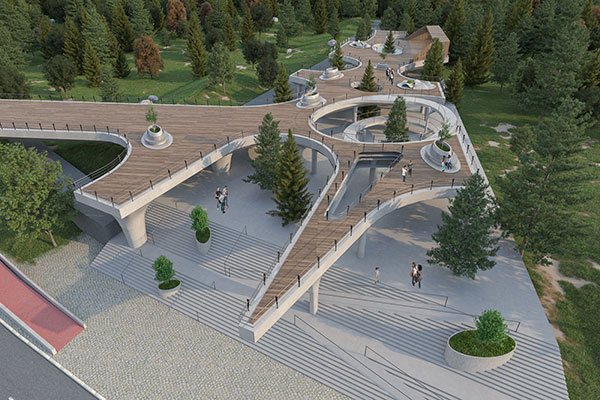

دید پرنده از نزدیک
|
|
|
