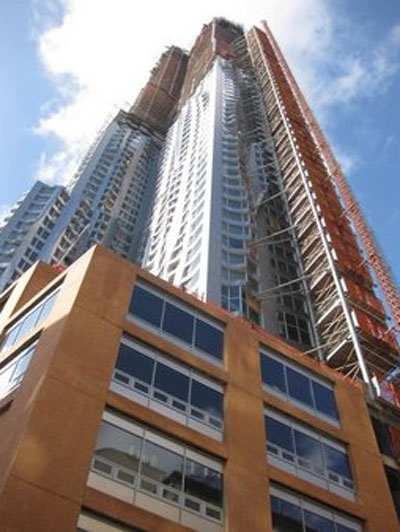

برج Beekman
محل استقرار : نيويورك ؛ خيابان Eight Spruce
معمار : گروه همكاري معمار فرانك گهري ؛ LLP

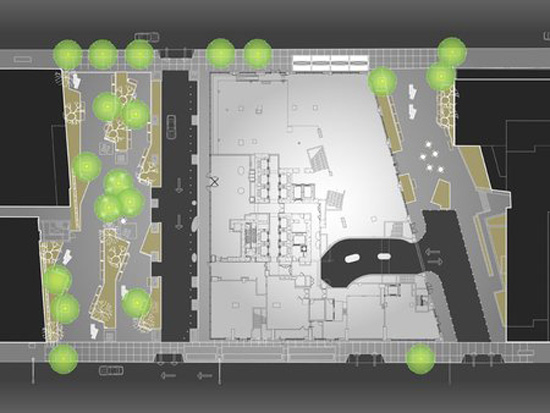

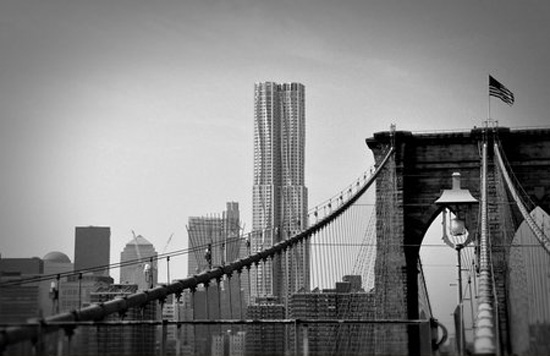

برنده جايزه جشنواره جهاني معماري سال 2011 ؛ به عنوان بهترين سازه برج Beekman با 867 فوت ارتفاع و 76 طبقه توسط معمار مشهور فرانک گهری طراحی شده است و بلندترین برج مسکونی شهر نیویورک است و در بلوکی قرار گرفته است که با چهار خیابان اصلی شهر احاطه شده و در جنوب پل بروکلین واقعند.

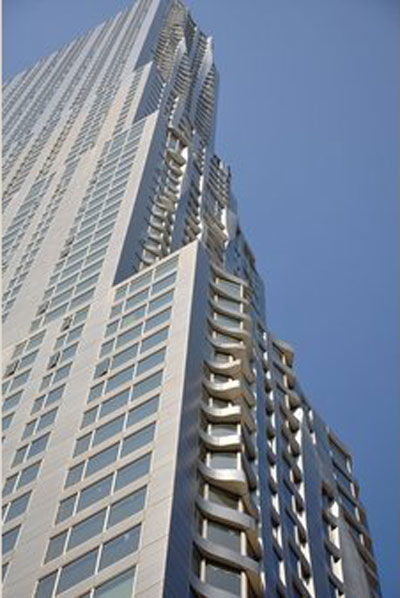

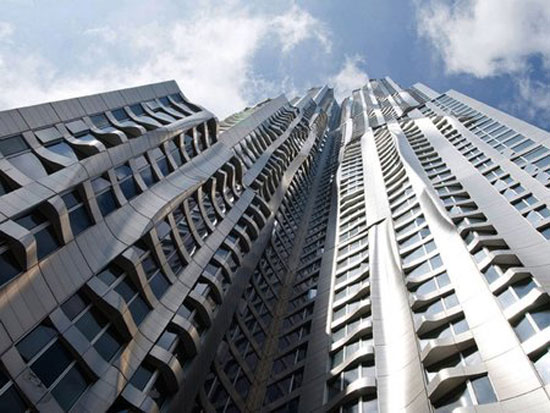

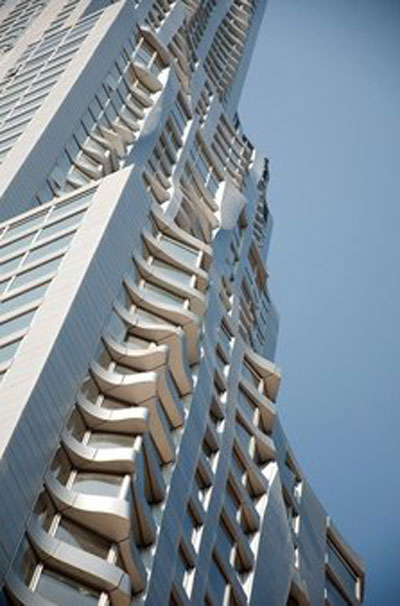

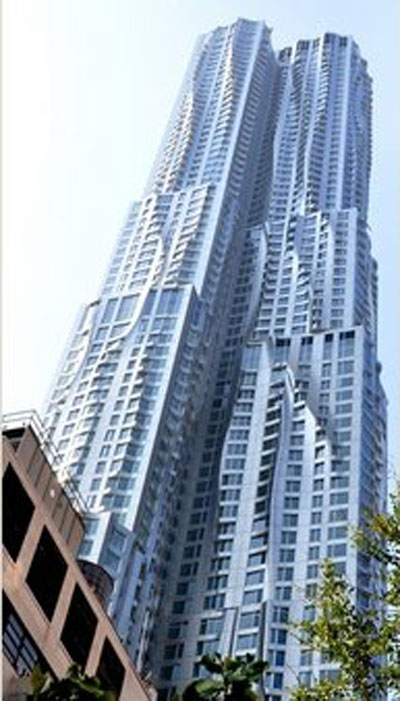

این برج با 903 واحد مسکونی مدرن و امکانات لوکس پانورامای کاملی را از شهر نیویورک نمایش می دهد و تعریف جدیدی از خط آسمان منهتن کرده است. زیبایی اصلی این ساختمان نمای استیل نامتقارن آن است که با چینها ، انحناها و قوسهای ظریفش همچون پارچه ای است که به آرامی دور آن پیچیده است. این نمای تندیس وار از فولاد ضد زنگ و پنلهای شیشه ای ساخته شده است تا به ساختمان حرکت بدهد ؛ اگرچه آقای گهری با چالشهای بسیاری مواجه شد و با موفقیتی چشمگیر از طریق راه حلهای خلاقانه مهندسی آنها را برطرف کرد.

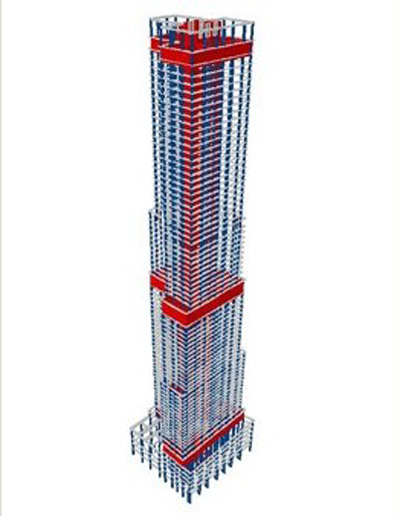

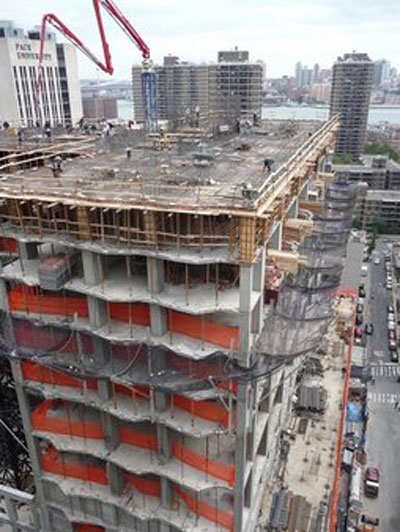

سازه این برج بتنی از بتن مسلحی است که در همان محل تولید شده است. بتن کفهای مسطح طبقات با ستونهای بتن مسطح و دیوارهای برشی متعددی پشتیبانی شده اند . فونداسیون مت این ساختمان با عمق 5 تا 6 فوت و شمعهای فولاد کششی با قطر 18 اینچ در مجاورت تونل مترو حفر شده است. سیستمهای مقاومت در برابر لرزه و بادهای جانبی توسط دیوارهای برشی اطراف هسته اصلی ساختمان ایجاد شده است.در طبقات مکانیکی 6 ، 38 و 76 دیواره هایی تعبیه شده اند که با ستونهای ساختمان درگیرند ؛ این دیواره ها برای به حداقل رساندن تاثیر عملکرد تجهیزات مکانیکی قرار گرفته اند. واقعیت اینست که تمرکز دیوارهای برشی ساختمان در اطراف هسته آن و نبود دیواره های مرتبط با ساختار کمربندی ساختمان در طبقات مسکونی ، فرصتهای نامحدودی از طراحی داخلی واحدهای مسکونی بدون تاثیر سازه به معمار داده است. وجود دیواره های مقاوم و درگیر با هسته اصلی ساختمان در طبقات مکانیکی تاثیر زیادی در کاهش راندگی ساختمان و نیروهای جانبی داشته است ؛ این تاثیرات باعث کاهش ضخامت دیوارهای برشی و تضمین سازه های کارآمد شده است. علاوه بر این برای به حداقل رساندن اثرات طراحی معماری و افزایش مقاومت سازه ، در شاخت دیواره های برشی و ستونها بتنی با مقاومت بالا و SPI 12000 استفاده شده است در حالیکه این محدوده در بتن دالهای سقف بین 5000 تا 8600 می باشد.
